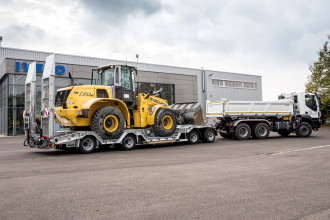

Humbaur HTD 40K-RM-BM mit Radmulden

TD 40K-RM-BM_2022
Technische Daten:
Innenmaß: ca. 9.220 mm x 2.540 mm
Gesamtmaß: ca. 11.300 mm x 2.540 mm x 3.850 mm Zul. Gesamtgewicht: 24.000 kg
Nutzlast: ca. 15.350 kg
Bereifung: 235/75R17,5 Zoll
Ladehöhe: ca. 900 mm
Zugdeichsellänge: ca. 1500 mm
Kupplungshöhe: ca. 820-1000 mm
Auffahrwinkel: ca. 10°
Bohlenlänge: ca. 3150 mm
Bohlenbreite: ca. 750 mm
zul. Gesamtgewicht Sondergen.: 40.000 kg
Nutzlast Sondergen.: ca. 31.350 kg
Tiefbettlänge: ca. 6.610 mm
Gesamtmaß (LxBxH): 11200
Gesamtgewicht (technisch): ca. 44.000 kg
echnische Achslast: ca. 11.000 kg
4 Paar Zurrpunkte, 10.000 kg je Zurrpunkt
Zurringe im Tiefbett, versenkt
3 Paar Zurrpunkte, 10.000 kg je Zurrpunkt
Zurrringe im Hochbett, versenkt
4 Paar Zurrpunkte, 2.000 kg je Zurrpunkt
über Radausschnitt 3. u.4. Achse
6 Paar Zurrpunkte, 3.000 kg je Zurrpunkt
Zurrpunkte im Tiefbett- Außenrahmen
4 Paar Zurrpunkte, 3.000 kg je Zurrpunkt
Zurr-/ Rungentaschen 3 to. im Hochbett Außenrahmen 1 Paar Zurrpunkte, 3.000 kg je Zurrpunkt
Zurr-/ Rungentaschen 3 to. im Tiefbett Außenrahmen
Federung
Luftfederaggregat inklusive Heben und Senken auf Hinterachsaggregat wirkend
Bremsanlage
Bremsanlage nach EG-Richtlinien mit EBS 4S/3M in Multivoltage Ausführung (12-24V), Federspeicher-Feststellbremse inkl. 2 Prüfanschlüsse nach außen gezogen für Bremse/ Modulator und Balgdruck
Elektrik
Beleuchtung in LED- Ausführung mit Blinkfunktion für Seitenmarkierungsleuchten,
Multivoltage (12-24V)
Drehgestell
Massive Schweißkonstruktion mit wartungsarmen Kugeldrehkranz
ugeinrichtung
Zuggabel gekröpft mit Zugöse Ø 50mm wartungsarme Silentbuchsen inklusive Höheneinstellung für Zuggabel
Rahmen
Massive Schweißkonstruktion aus hochfestem Feinkornstahl
durchgestreckte Querträger für höchste Stabilität Radmulden vorne (Länge oben ca. 2500 mm- Tiefe ca. 410 mm) und
hinten (Länge oben ca.1470 mm- Tiefe ca.370 mm); ohne Radmulden- Abdeckung;
Baggermulde (Länge 1650mm, Breite 750mm, Tiefe 190mm)
Radausschnitte über den hinteren Rädern mit Radstand 2010, Ecken vorne angeschrägt,
heckseitig Kletterleisten an Auffahrschräge für
max. Sicherheit bei Be- und Entladung
4 Paar Rungentaschen (90x50)mm im Außenrahmen- Hochbett
1 Paar Rungentaschen (90x50)mm im Außenrahmen- Tiefbett
Boden
50 mm Weichholzbelag (gestrichen/imprägniert)
Rampen
Einteilige feuerverzinkte Auffahrrampen (3150mm x 750mm) mit 50 mm Weichholzbelag (gestrichen/imprägniert), seitlich verschiebbar direktwirkende stehende Federheber für leichteste Bedienung
optimale Sicherung durch Spannschloß und Gegenanschlag
Veredelung
Fahrgestellrahmen im Tauchbad feuerverzinkt
Abstützung
2 Klappstützen hinten links und rechts am Fahrzeugheck
Ausstattung
Klappbarer Seitenanfahrschutz,
vorne Halbkreiskotflügel aus Kunststoff - hinten gerade Stahlkotflügel mit Antispray,
2 Unterlegkeile mit Halter; Konturmarkierung entsprechend ECE Richtlinie R48
975.00829-2
Radmulden- Abdeckung vorne
mit 3 Paar Rungentaschen, ohne Belag (Abdeckung versenkbar unter den Längsträgern) 975.00888
Hartholz- Belag für RM-Abdeckung vorne
975.00830-2
Radmulden-Abdeckung hinten
mit 1 Paar Rungentaschen, ohne Belag (Abdeckung versenkbar unter den Längsträgern) 975.00897
Hartholz- Belag für RM- Abdeck. hinten
965.00145
3 Paar Zurrösen 6 to geschraubt
975.13012
3 m Ausrüstungspak. oh. Schräge B=11200
Klappausleger mit Weichholzbohlen 970.04199-36
Warnpaket LED HTD gekröpft Aspöck Warntafeln 4-fach, Elektrik u. Rundumleuchte
975.00841
1 Paar Staufach f. Holzbohlen 3m Paket (2 Stück längs unter der Ladefläche
der Radmulde vorn montiert)
970.01559
Gummibelag auf Alu- Paneelen für 1- tlg. Rampen 975.00356
Gummibelag auf Alu- Paneelen für die Lauffläche der Schräge
970.00872
Staukasten vorne oben im Plateau, mit Klappdeckel Größe ca. L 700 x T 810 x H 140 mm
975.00023
Staukasten hinten oben im Plateau, mit Klappdeckel
